Eletrônica — Esquemático Base Seguidor 1 (Pão de Queijo)

Sumário

Metadados do esquemático

Os dados abaixo foram extraídos da exportação do esquemático (Seguidor1Base-2.jpg) e do projeto Seguidor1Base no Altium (documento Seguidor1Base-1.pdf, quando aplicável).

Tabela 1: Identificação do desenho (fonte: esquemático exportado)

Campo Valor indicado no desenho
Título Esquemático Base Seguidor 1
Arquivo de esquemático Seguidor1Base.SchDoc
Folha 1 de 1
Revisão do documento 26.04.2026
Autor (campo APPROVALS / AUTHOR) Henrique de O. Bernardes
Formato / escala (legenda) A3 — escala 1:2 (campos SIZE / SCALE da borda)
Propriedade / distribuição Documento Altium — texto padrão de propriedade na borda da folha

Atenção

A figura interativa desta página usa dados/Seguidor1Base-2.jpg. O PDF do projeto, encontra-se em docs/pages/paoDeQueijo/dados/Seguidor1Base-1.pdf.

Visualização do esquemático

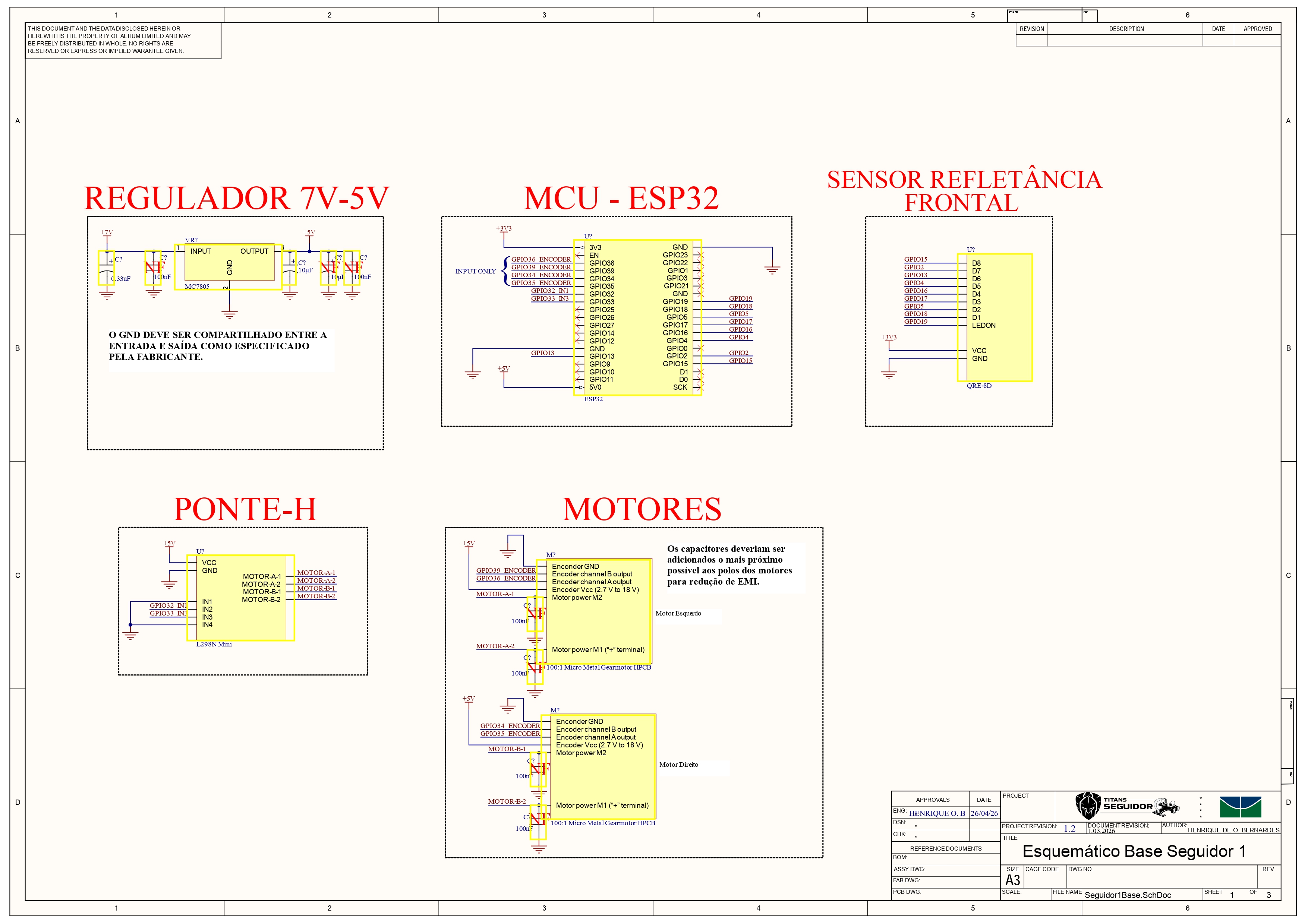

Figura 1: Esquemático robô pão de queijo

Alimentação e regulação

A folha descreve a cadeia de tensões e os reguladores associados ao barramento do robô.

Tensões e blocos citados no PDF

Tensão / bloco Observação (extraído do esquemático)
+7 V Entrada associada ao bloco REGULADOR 7V-5V
+5 V Barramento +5V — alimentação de periféricos e etapa de potência (ex.: ponte H / motores conforme folha)
+3V3 +3V3 — típico para lógica do ESP32 e circuitos de 3,3 V
MC7805 Regulador linear MC7805 (série 78xx, 5 V) com capacitores de entrada/saída indicados na folha

Capacitores e filtragem (valores explícitos no texto do PDF)

Valor Contexto típico na folha
10 µF Desacoplamento / bulk próximo aos reguladores
100 nF Capacitores NF (notação “NF” na folha — uso de desacoplamento de alta frequência)
0,33 µF Associado à etapa do regulador (valor citado junto ao símbolo na folha)
Detalhes — pinagem de alimentação no conector do ESP32 (trecho da folha)

No desenho aparecem, entre outros, os pinos lógicos do módulo MCU - ESP32: 3V3, EN, GND, 5V0 e diversos GPIO listados na borda do símbolo (ex.: GPIO36, GPIO39, GPIO34, GPIO35, GPIO32, GPIO33, GPIO25, GPIO26, GPIO27, GPIO14, GPIO12, GPIO13, GPIO9, GPIO10, GPIO11, etc.).

MCU (ESP32) e pinagem relevante

O núcleo do controle é o MCU - ESP32. A seguir, os pontos mais importantes mapeados a partir do texto do PDF (nomes de rede / rótulos na folha).

Encoders (quatro fios por eixo)

Função na folha GPIO (ESP32)
Encoder — canal associado a GPIO36 GPIO36_ENCODER
Encoder — canal associado a GPIO39 GPIO39_ENCODER
Encoder — canal associado a GPIO34 GPIO34_ENCODER
Encoder — canal associado a GPIO35 GPIO35_ENCODER

Entradas digitais nomeadas na folha

Sinal na folha GPIO
IN1 GPIO32_IN1 (GPIO32)
IN3 GPIO33_IN3 (GPIO33)

Observação de projeto (registrada no próprio PDF)

O GND DEVE SER COMPARTILHADO ENTRE A ENTRADA E SAÍDA COMO ESPECIFICADO PELA FABRICANTE.

Esta nota aparece explicitamente na folha, em geral associada ao regulador / exigência do fabricante do CI — deve ser respeitada no layout e na montagem.

Motores, ponte H e encoders

Ponte H

Item Valor / designação no PDF
CI ponte H L298N Mini
Ramificação do desenho Bloco PONTE-H / MOTORES alimentado em +5V (conforme rótulos da folha)

Motores

Lado Motor citado
Motor esquerdo / direito 100:1 Micro Metal Gearmotor HPCB (aparece nas duas metades do desenho)

Encoder (parâmetros elétricos citados na folha)

Parâmetro Valor no PDF
Alimentação do encoder (Encoder Vcc) 2,7 V a 18 V
Saídas Encoder channel A output, Encoder channel B output
Referência de terra Encoder GND

Potência dos motores (rótulos do conector na folha)

  • Motor power M1 (“+” terminal)
  • Motor power M2

Nota de EMI (texto da folha)

Os capacitores deveriam ser adicionados o mais próximo possível aos polos dos motores para redução de EMI.

Sensores e E/S

Sensor de refletância frontal

Item Designação no PDF
Módulo QRE-8D
Descrição na folha SENSOR REFLETÂNCIA FRONTAL
Alimentação do bloco VCC / GND (3,3 V no desenho, conforme rótulo +3V3 próximo ao símbolo)

LEDs e barramento digital (trecho D0–D8)

A folha associa linhas nomeadas D8 … D0, LEDON e conexões a pinos do ESP32 (ex.: uso de prefixos NLGPIO* em várias redes — interpretação: nets nomeadas para roteamento / lógica no projeto Altium).

Observações de projeto (notas da folha)

  1. Terra comum do regulador: compartilhar GND entre entrada e saída conforme fabricante (texto integral na folha).
  2. EMI em motores: posicionar capacitores o mais próximo possível dos terminais dos motores.
  3. GPIO “input only”: na folha há região marcada como INPUT ONLY para determinados pinos do ESP32 — respeitar restrições do chip (pinos apenas de entrada no ESP32).
  4. Revisão e folhas: o arquivo analisado é a folha 1 de 3; blocos como MC7805, L298N, sensores e motores podem continuar nas demais folhas do mesmo SchDoc.

Resumo dos parâmetros principais

Tabela 2: Parâmetros elétricos e funcionais destacados (fonte: esquemático — Seguidor1Base-2.jpg)

Domínio Parâmetro Valor / atribuição
Alimentação Réguas +7 V → regulação; +5 V; +3,3 V
Regulador 5 V CI MC7805 + capacitores (10 µF, 100 nF, 0,33 µF conforme folha)
MCU Modelo ESP32 (rótulo “MCU - ESP32”)
Encoder Faixa de Vcc 2,7 V a 18 V
Motores Tipo 100:1 Micro Metal Gearmotor HPCB
Driver Ponte H L298N Mini
Linha Sensor frontal QRE-8D
GPIO Encoders 36, 39, 34, 35
GPIO Entradas IN1 / IN3 32, 33
Lista bruta de GPIO citados na borda do símbolo ESP32 (PDF)

Na ordem de aparição do texto extraído do PDF, a folha lista pinos entre outros: GPIO36, GPIO39, GPIO34, GPIO35, GPIO32, GPIO33, GPIO25, GPIO26, GPIO27, GPIO14, GPIO12, GPIO13, GPIO9, GPIO10, GPIO11, além de GPIO23, GPIO22, GPIO1, GPIO3, GPIO21, GPIO19, GPIO18, GPIO5, GPIO17, GPIO16, GPIO4, GPIO0, GPIO2, GPIO15, redes nomeadas com prefixo NLGPIO (convenção de net label no Altium), barramento SCK, D0/D1, etc. A validação final de conexão deve ser feita no próprio esquemático (nets e designators de componente).

Referências bibliográficas

[1] Projeto Altium Seguidor1Base — esquemático Esquemático Base Seguidor 1, autor Henrique de O. Bernardes. Exportação usada na documentação: docs/pages/paoDeQueijo/dados/Seguidor1Base-2.jpg; PDF de referência: docs/pages/paoDeQueijo/dados/Seguidor1Base-1.pdf.

[2] Espressif Systems. ESP32 Series Datasheet — pinout, limites de tensão por GPIO e notas de hardware. Consultar a versão aplicável ao módulo usado na montagem.

[3] STMicroelectronics / datasheet do L298 (família) — correntes máximas, dissipation e recomendações de GND comum e diodos de roda livre quando aplicável ao L298N Mini montado no projeto.
